1.4. 电子关联#

写于2025年3月4日

整理发布于2025年3月16日

之前整理了一下电子关联问题，也涉及到关联能，交换能等化学计算的重要问题。

在量子计算发展的早期，也就是当下时代，选择合适的化学问题来求解是重要的，强关联问题应当是这类问题的一个特征。

设非相对论电子哈密顿量为：

\[ H = \sum_{i} \left( -\frac{1}{2}\nabla_i^2 - \sum_A \frac{Z_A}{r_{iA}} \right) + \sum_{i<j} \frac{1}{r_{ij}} \]

相同表述形式：

可以参加电子哈密顿量从BO近似的来源Born-Oppenheimer Approximation

一、基本近似#

任何量子化学方法均可分解为以下步骤：

基组截断 (Basis Set Truncation)#

备注

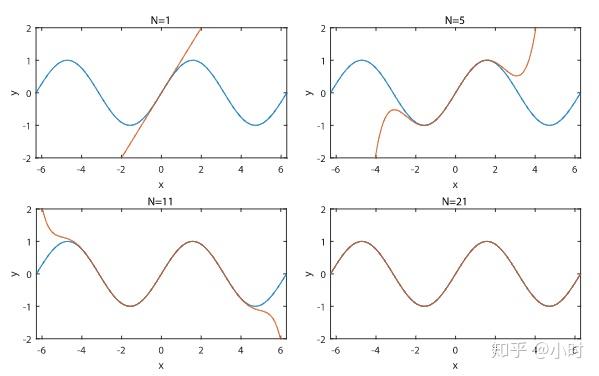

电子薛定谔方程的维度过于大，不能严格求解，必须通过近似方法。这一系列近似方法就导致了计算精准度的缺失。如图所示，使用有限的基组只能在一定范围内逼近波函数，但总会有误差。越大的基组误差越小，但对算力消耗大。选择合适的基组，在 HF 和 DFT 方法中都很重要。

  • 数学操作：将单电子轨道空间限制为有限维子空间 \( \text{Span}\{\chi_\mu\}_{\mu=1}^M \)

  • 后果：引入基组误差（Basis Set Error），属于技术性近似。

例子: Cusp条件与基组问题

在非相对论量子力学中，当两个电子靠近时（\(r_{12} \to 0\)），波函数需满足Kato cusp条件：

\[ \left. \frac{\partial \Psi}{\partial r_{12}} \right|_{r_{12}=0} = \frac{1}{2} \Psi(r_{12}=0), \]

这一条件确保电子间的库仑排斥发散（\(\frac{1}{r_{12}}\)）被动能项精确抵消。然而，常用高斯型基组（如cc-pVDZ）在\(r_{12}=0\)处过于平滑，无法自然满足cusp，导致动态关联能被低估。


改进方法：

  • 显式相关方法（如F12）：在基组中引入显式依赖\(r_{12}\)的函数项。

  • 基组外推：通过增大基组尺寸逼近完备基极限。

波函数反对称化(Antisymmetrization)#

备注

对电子这种费米子来说，严格的解应当只有反对称解。但是电子薛定谔方程的解存在对称解和它简并。因此，如果在求解时对称解和反对称解耦合，就会引起“交换能”。HF 在波函数形式上保证了反对称，而 DFT 没有，xc 泛函是包含交换能的。

  • HF，通过构造Slater行列式 \( |\Phi\rangle = \mathcal{A}(\phi_1 \phi_2 \cdots \phi_N) \), 这是完备的。

  • 严格满足Pauli原理，无信息损失。

  • KS波函数：形式上为Slater行列式，满足反对称性，但仅用于构造电子密度，不直接参与能量计算。

  • 交换关联势：通过泛函\(E_{xc}[\rho]\)隐式包含交换与关联效应，无显式反对称项。例如：

    • LDA泛函：\(E_{xc}^{\text{LDA}}[\rho] = \int \rho(\mathbf{r}) \epsilon_{xc}^{\text{hom}}(\rho(\mathbf{r})) d\mathbf{r}\)，其中\(\epsilon_{xc}^{\text{hom}}\)为均匀电子气模型下的交换关联能密度。

    • 杂化泛函（如B3LYP）：混合HF交换与DFT交换，如\(E_x^{\text{B3LYP}} = a E_x^{\text{HF}} + (1-a) E_x^{\text{DFT}}\)。

单参考近似(Single-Reference Approximation)#

  • 数学操作：假设真实波函数可展开为单个参考态 \( |\Phi_0\rangle \) 及其激发态的线性组合：

\[ |\Psi\rangle = c_0 |\Phi_0\rangle + \sum_{ia} c_i^a |\Phi_i^a\rangle + \sum_{ijab} c_{ij}^{ab} |\Phi_{ij}^{ab}\rangle + \cdots \]

  • 后果：引入关联能缺失（Correlation Energy Error）。

以下表述来自 Garnet Chan 的 lecture note.

备注

在 HF/DFT 类方法中，使用 SCF 的计算手段，我们首先得到的是一个基态。这个基态包含了单电子近似引起的问题。为了消除单电子近似的误差，HF 里使用激发态来补偿，而 DFT 使用 xc 泛函来补偿。Garnet Chan 用纠缠熵来表述，实际上是一种量子计算的视角。单电子近似只能表示直积态。

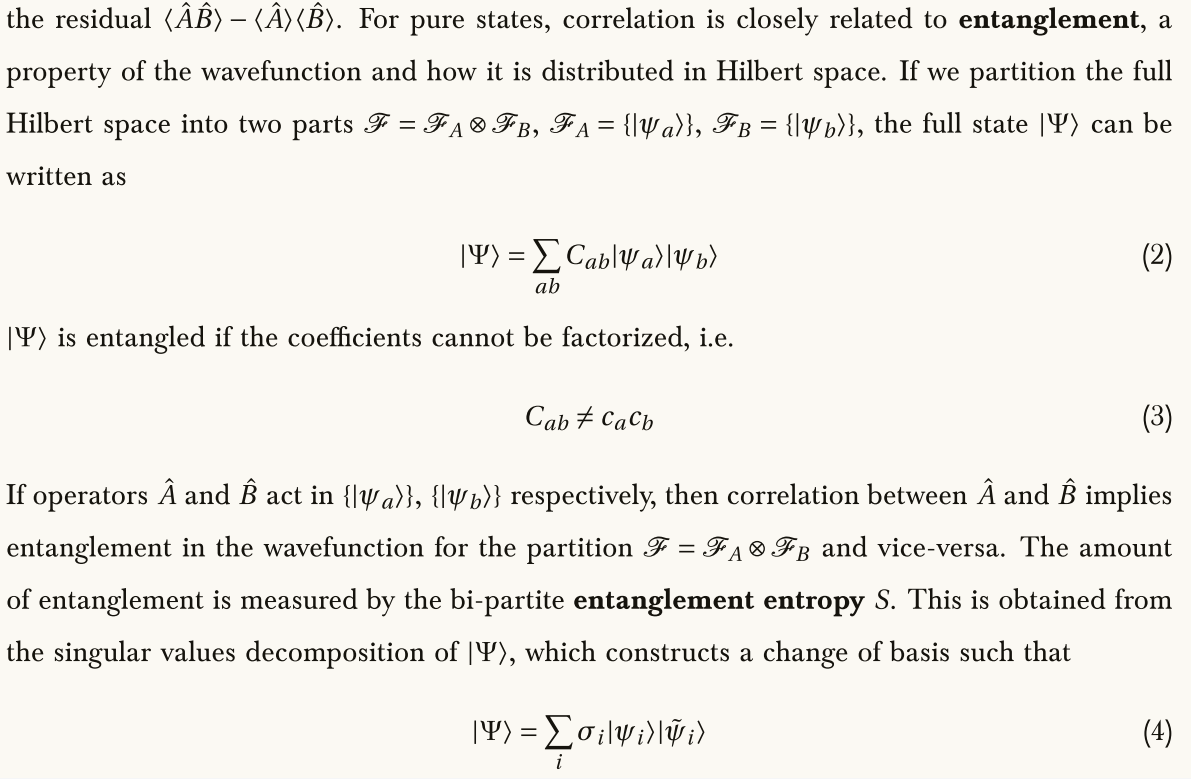

image-20250228130816744

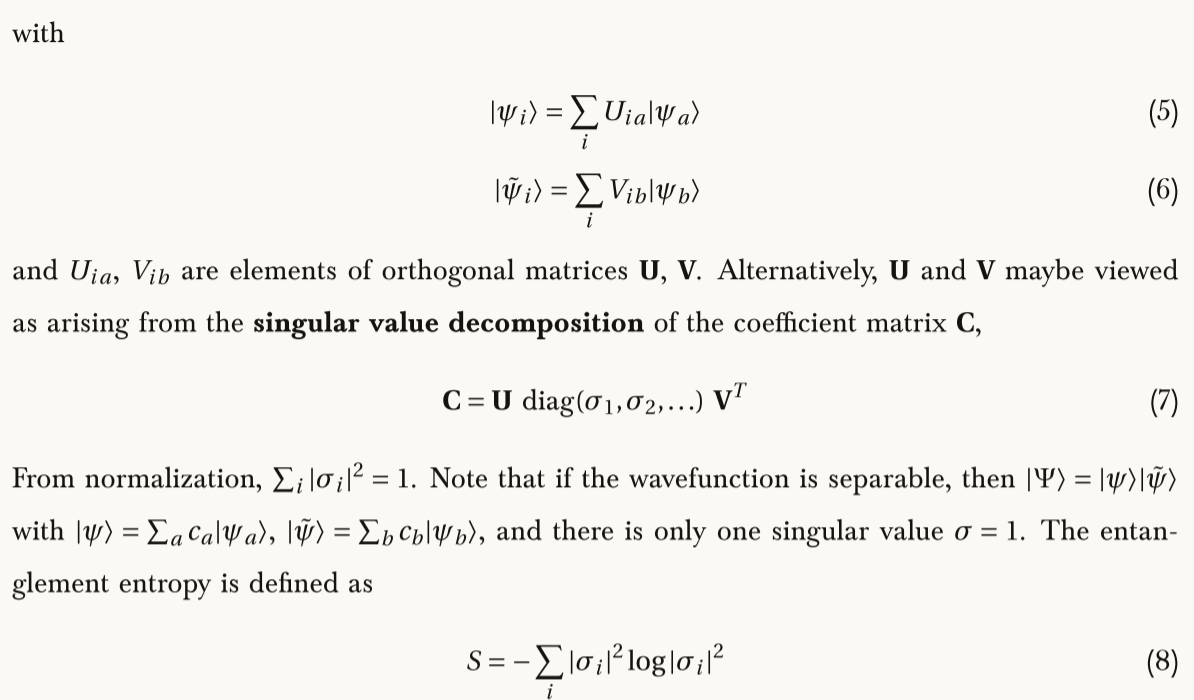

image-20250228130837906

二、关联(correlation)#

从 HF 的视角出发，可以更清晰地看出关联之间的区别，我们假设通过 HF 已经选定了一个态做参考态，以此出发，通过它的激发态耦合出更低能量的态。

在给定基组中，如果所有激发态的线性组合被遍历，应该来说，这种搜索在这个子空间是完备的。不过这在计算上是不现实的。一般来讲，有两类在实际体系中常见的情况：

动态关联（Dynamic Correlation）#

备注

一般来说，动态关联指的是参考态有效，但高阶激发态较多，总体影响不小。这类情况常见于分子的平衡键长位置。可以通过 CC 方法快速收敛。

  • 定义：在单参考态 \( |\Phi_0\rangle \) 的邻域内，可通过微扰展开或低阶激发态线性组合有效逼近的关联效应。

  • 数学特征：

    • 能量尺度：激发态与参考态能量差较大（\( \Delta E = \epsilon_a + \epsilon_b - \epsilon_i - \epsilon_j \gg |\langle \Phi_{ij}^{ab} | H | \Phi_0 \rangle| \)）

    • 波函数权重：主组态权重 \( |c_0|^2 \approx 1 \)，激发态权重快速衰减（如 \( |c_i^a| \sim 10^{-2} \)）

    • 微扰收敛性：满足Brillouin定理（单激发态贡献为零），MP2、CCSD(T)等微扰方法收敛。

  • 物理根源：电子瞬时位置涨落导致的库仑排斥修正（短程效应）。

静态关联（Static Correlation）#

备注

静态关联指的是参考态失效。也可以认为是 HF 的基态和单激发态能量非常接近，也可以说单电子轨道排布可能是不对的。真实基态往往是多个不同排布纠缠形成的，其能量显著低于 HF 基态。这种情况下，要考虑多参考态方法，例如 CAS.

  • 定义：需要多个参考态非微扰叠加才能描述的关联效应，无法通过单参考激发态展开有效逼近。

  • 数学特征：

    • 能量简并：存在多个Slater行列式 \( \{|\Phi_I\rangle\} \) 满足 \( |\langle \Phi_I | H | \Phi_J \rangle| \sim |E_I - E_J| \)

    • 波函数权重：多个组态权重相当（如 \( |c_1|^2 \approx |c_2|^2 \approx 0.5 \)）

    • 微扰发散：微扰展开失效（如H₂解离时MP2能量发散）。

  • 物理根源：量子多体系统的非定域纠缠，如化学键断裂、过渡金属d电子强关联。（长程关联）

三、哈密顿量矩阵结构的可视化区分#

考虑组态相互作用（CI）的哈密顿矩阵：

\[\begin{split} H_{\text{CI}} = \begin{pmatrix} \langle \Phi_0 | H | \Phi_0 \rangle & \langle \Phi_0 | H | \Phi_1 \rangle & \cdots \\ \langle \Phi_1 | H | \Phi_0 \rangle & \langle \Phi_1 | H | \Phi_1 \rangle & \cdots \\ \vdots & \vdots & \ddots \end{pmatrix} \end{split}\]

  • 动态关联主导：矩阵呈对角优势（对角元远大于非对角元），微扰展开有效。

    \[ |H_{ii} - H_{jj}| \gg |H_{ij}| \quad (i \neq j) \]

  • 静态关联主导：存在子矩阵块，其中对角元接近，非对角元不可忽略。

    \[\begin{split} \begin{pmatrix} H_{11} & H_{12} \\ H_{21} & H_{22} \end{pmatrix}, \quad |H_{11} - H_{22}| \sim |H_{12}| \end{split}\]

四、方法设计的数学指导#

1. 动态关联处理方法#

  • 微扰理论（MP2, CCSD(T)）：
    利用Møller-Plesset拆分 \( H = H_0 + V \)，其中 \( H_0 = \sum_i \epsilon_i a_i^\dagger a_i \)。
    动态关联能通过二阶微扰项捕获：

    \[ E_{\text{corr}}^{(2)} = \sum_{i<j, a<b} \frac{|\langle \Phi_0 | V | \Phi_{ij}^{ab} \rangle|^2}{\epsilon_i + \epsilon_j - \epsilon_a - \epsilon_b} \]

  • 耦合簇（CC）：
    指数参数化 \( |\Psi\rangle = e^{T} |\Phi_0\rangle \)，其中 \( T = T_1 + T_2 + \cdots \)。
    动态关联通过双激发算符 \( T_2 \) 主导。

2. 静态关联处理方法#

  • 多参考态展开（CASSCF）：
    选择活性空间 \( \text{Span}\{\phi_p\}_{p=1}^m \)，构建多参考波函数：

    \[ |\Psi_{\text{CAS}}\rangle = \sum_{I} c_I |\Phi_I^{\text{active}}\rangle \]

    其中 \( |\Phi_I^{\text{active}}\rangle \) 为活性空间内的全组态展开。

  • 密度矩阵重整化群（DMRG）：
    通过矩阵乘积态（MPS）参数化多体波函数：

  • \[ |\Psi_{\text{DMRG}}\rangle = \sum_{\{n_i\}} A^{n_1} A^{n_2} \cdots A^{n_N} |n_1 n_2 \cdots n_N\rangle \]

    适用于强关联一维体系。

五、统一分类框架#

表 1.4.1 关联的分类#

特征

动态关联

静态关联

能量尺度

激发态与参考态能量差大

多个参考态能量接近

波函数结构

单参考基态, 系数 \(c_0\) 主导

单激发态系数 \(c_i\) 接近基态

哈密顿矩阵

对角优势

分块对角化（强非对角耦合）

处理方法

微扰理论、CC

CASSCF、DMRG

物理实例

H₂基态、小分子振动能级

O₂解离、过渡金属配合物

六、Python示例#

使用以下例子，可以更加真切的看到因为各种效应导致的能量差别:

基组截断#

 1import numpy as np
 2import matplotlib.pyplot as plt
 3from pyscf import gto, scf, dft
 4
 5# 定义键长范围和基组
 6bond_lengths = np.linspace(0.5, 3.0, 20)
 7basis_sets = ['sto-3g', '6-31g', 'cc-pvdz', 'cc-pvtz']
 8
 9plt.figure(figsize=(10,6),dpi=300)
10for basis in basis_sets:
11    hf_energies = []
12    dft_energies = []
13
14    for r in bond_lengths:
15        # 构建分子
16        mol = gto.M(
17            atom=f'H 0 0 0; H 0 0 {r}',
18            basis=basis,
19            spin=0,
20            verbose=0
21        )
22
23        # HF计算
24        mf_hf = scf.RHF(mol).run()
25        hf_energies.append(mf_hf.e_tot)
26
27        # DFT计算 (LDA)
28        mf_dft = dft.RKS(mol, xc='lda,vwn').run()
29        dft_energies.append(mf_dft.e_tot)
30
31    # 绘制曲线
32    plt.plot(bond_lengths, hf_energies, '--', label=f'Hartree-Fock/{basis.upper()}')
33    plt.plot(bond_lengths, dft_energies, '-', label=f'DFT-LDA/{basis.upper()}')
34
35plt.title('several BASIS-SET in HF&DFT calc')
36plt.xlabel('bond length (Å)')
37plt.ylabel('energy (Ha)')
38plt.legend(bbox_to_anchor=(1.05, 1), loc='upper left')
39plt.grid(True)
40plt.show()
orbital_cutoff

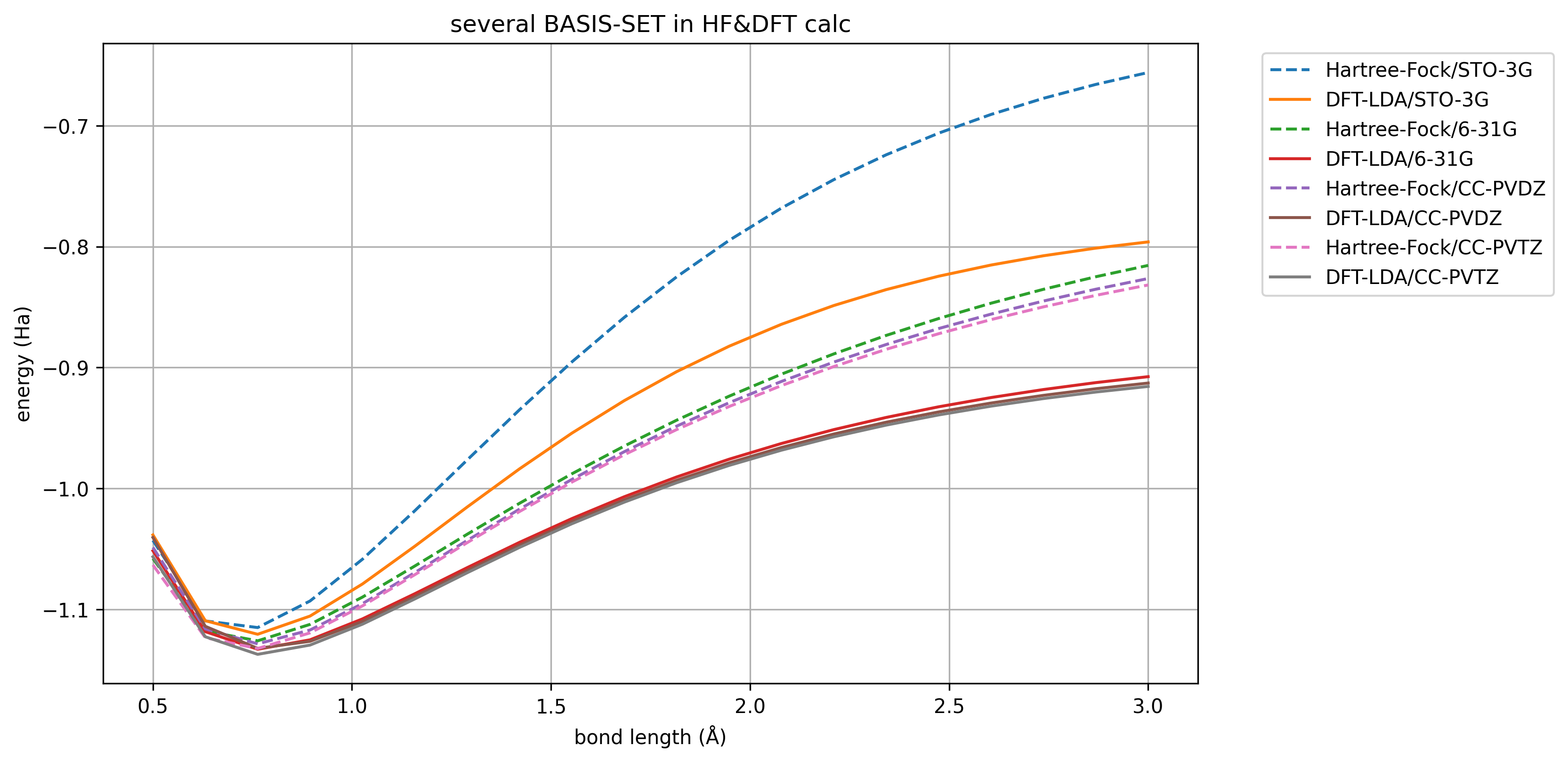

图 1.4.1 \(H_2\) 解离曲线，在不同基组下。#

这里我们模拟了不同基组下，HF 和 DFT 的结果差异。虚线是 HF 的结果，实线是 DFT. 可以看到，基组越大能量越低，但是到达一定程度也就够了。

交换能#

一个有趣的事实

这里可以看到常见泛函"B3LYP"的定义式，来自于若干个基础的泛函。从这里也可以感受到 DFT 方法简洁而高效。

 1# 1. 仅Hartree项（无交换）
 2class NoExchangeHF(scf.hf.RHF):
 3    def get_veff(self, mol=None, dm=None, dm_last=0, vhf_last=0, hermi=1):
 4        vj, _ = self.get_jk(mol, dm)
 5        return vj  # 只保留库伦项
 6
 7# Note B3LYP functional mf.xc = 'HF*0.2 + .08*LDA + .72*B88, .81*LYP + .19*VWN'
 8# 2. 仅LDA交换（无关联）
 9class LDA_X(dft.rks.RKS):
10    def __init__(self, mol):
11        super().__init__(mol)
12        self.xc = '0.0*LDA + 0.0*HF, 0.0*VWN'  # 只使用交换项
13
14# 计算不同方法
15methods = {
16    'HF-NoX': [],
17    'DFT-NoXC': [],
18    'HF': [],
19    'DFT': []
20}
21
22# energies = {name: [] for name in methods}
23for r in bond_lengths:
24    mol = gto.M(
25        atom=f'H 0 0 0; H 0 0 {r}',
26        basis='6-31g',
27        spin=0,
28        verbose=0
29    )
30
31    mf = NoExchangeHF(mol).run()
32    methods['HF-NoX'].append(mf.e_tot)
33
34    mdft = LDA_X(mol).run()
35    methods['DFT-NoXC'].append(mdft.e_tot)
36
37    mf = scf.RHF(mol).run()
38    methods['HF'].append(mf.e_tot)
39
40    mdft = dft.RKS(mol).run()
41    methods['DFT'].append(mdft.e_tot)
42
43# 绘图部分已略去
exchange_e

图 1.4.2 \(H_2\) 解离曲线，在交换能被关闭的情况下。#

这里，HF 和 DFT 在同一基组下，都被关闭了交换项。DFT 额外关闭了关联项，因为它不能单独关闭交换项。可以看到实际上如果不考虑交换关联，DFT 和 HF 的结果是一致，也就是直积态(单电子近似态)的能量。这是一个神奇的结果。而 HF 保留了交换项，能量大幅降低，DFT 考虑了交换和关联项，能量得以进一步降低。

关联能#

 1from pyscf import mp, mcscf, fci
 2
 3plt.figure(figsize=(10,6),dpi=300)
 4basis = 'sto3g'
 5
 6methods = {
 7    'HF': [],
 8    'MP2': [],
 9    'CASSCF(2,2)': [],
10    'DFT-LDA': [],
11    'DFT-B3LYP': []
12}
13
14for r in bond_lengths:
15    mol = gto.M(
16        atom=f'H 0 0 0; H 0 0 {r}',
17        basis=basis,
18        spin=0,
19        verbose=0
20    )
21
22    # HF
23    mf = scf.RHF(mol).run()
24    methods['HF'].append(mf.e_tot)
25
26    # MP2
27    pt = mp.MP2(mf).run()
28    methods['MP2'].append(pt.e_tot)
29
30    # FCI
31    mc = mcscf.CASSCF(mf, 2, 2).run()
32    methods['CASSCF(2,2)'].append(mc.e_tot)
33
34    # DFT-LDA
35    mf_lda = dft.RKS(mol, xc='lda,vwn').run()
36    methods['DFT-LDA'].append(mf_lda.e_tot)
37
38    # DFT-B3LYP
39    mf_b3lyp = dft.RKS(mol, xc='b3lyp').run()
40    methods['DFT-B3LYP'].append(mf_b3lyp.e_tot)
41
42# 以HF为基准做相对能量
43ref_energy = min(methods['HF'])
44for method in methods:
45    plt.plot(bond_lengths, np.array(methods[method]) - ref_energy,
46             label=method, marker='o')
47
48# 绘图部分已略去
corr

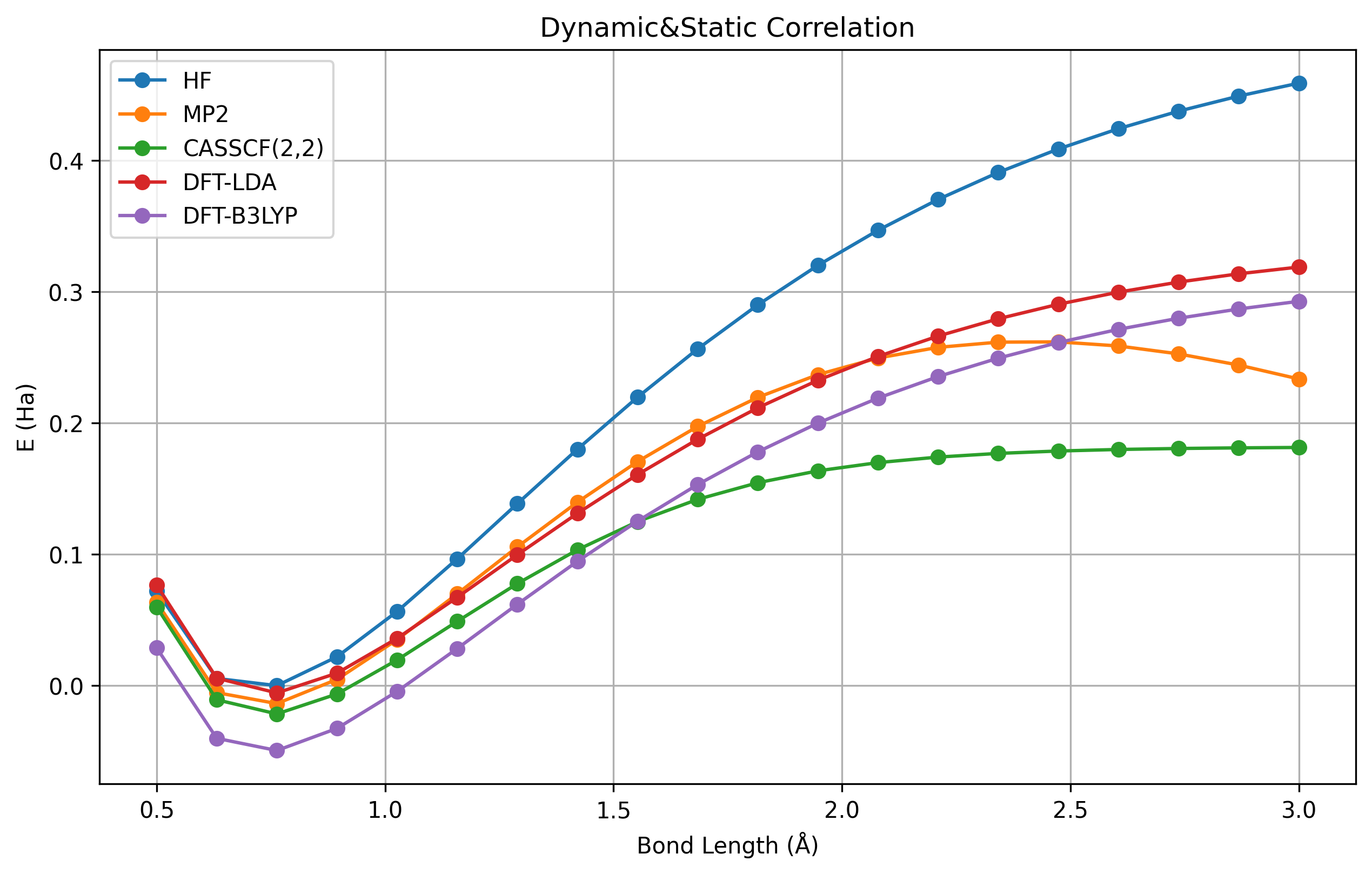

图 1.4.3 \(H_2\) 解离曲线，在不同的方法下，可以显示其关联效应。#
